Getriebesoftware
Dimensionierung von Werkzeugkonstruktionen
- Schleifgut für die Hartbearbeitung definieren
- Größe des Vorsprungs und der Spitzenfase
Anhand des benötigten Schleifgutes kann die passende Ausstülpung am Werkzeug berechnet werden. Durch die Anwendung einer Ausstülpung kann ein größerer Wurzelrundungsradius erreicht werden.

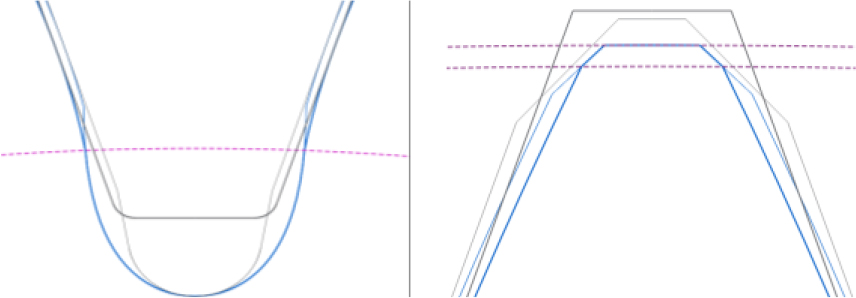

Werkzeuge mit verändertem Eingriffswinkel
- Berechnen Sie das Werkzeugmodul und den Eingriffswinkel
- Analysieren Sie die Wurzelrundung und den Wurzelformkreis
Für die Weich- und Hartbearbeitung werden häufig Werkzeuge mit modifiziertem Eingriffswinkel und Modul eingesetzt.
Dies führt zu einer verbesserten Werkzeugstandzeit und einem optimierten Grundformkreis, um ein höchstes Kontaktverhältnis zu erreichen.
Schleifwerkzeuge
- Bestimmen Sie die minimal notwendige Schleiftiefe
- Profil- und Gewindescheibenschleifen
Per Knopfdruck lässt sich die Schleifwerkzeugzustellung für unterschiedliche Schleifprozessanforderungen wie minimal erforderlicher aktiver Wurzeldurchmesser, maximaler Wurzelformdurchmesser, Schleifen des Wurzelstegs usw. berechnen.

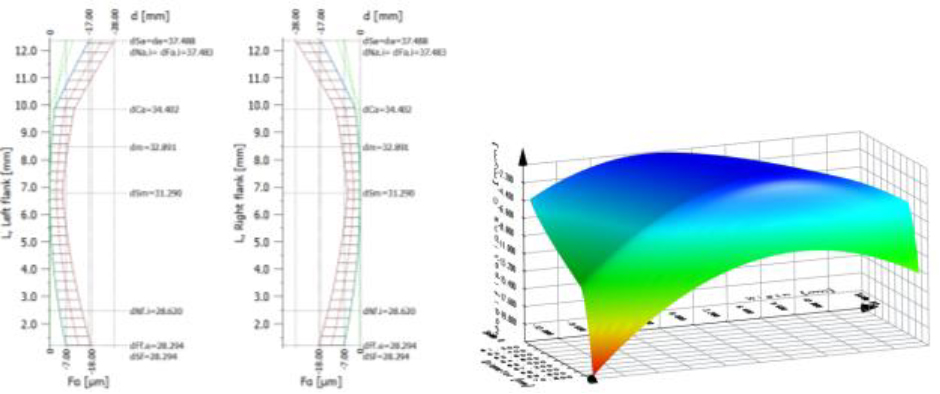

Profil- und Lead-Änderungen
- Profil-, Lead- und kombinierte Modifikationen
- K-Diagramme anzeigen
In KISSsoft können verschiedene Modifikationsarten in Profil- und Steigungsrichtung definiert werden, wie z. B. Kopf- und Fußrücknahme mit unterschiedlichen Übergangsarten, Endrücknahme, Verdrehung usw. und sogar topologische Modifikationen.
Die Getriebemodifikationen für die linke oder rechte Flanke können unabhängig voneinander definiert werden, um eine optimale Leistung beim Eingriff auf der Antriebs- oder Leerlaufseite zu gewährleisten.
Wurzelverrundung und Zahnwurzelstress
- Analyse der Schleifkerbe
- Spannungskonzentration in der Zahnwurzel
Zur Ermittlung der Spannungskonzentration wird mittels FEM-Berechnung die vorhandene Zahnfußspannung beim Wurzelverrunden oder Einschleifen von Kerben analysiert.
Um die Zahnfußbelastung durch das Schleifen von Kerben zu ermitteln, reicht eine 2D-FEM-Berechnung aus. Soll der Einfluss einer Flankenmodifikation berücksichtigt werden, empfiehlt sich eine 3D-FEM-Berechnung.
Natürlicher Twist
- Simulation der Verdrehung, die beim Schleifen von Gewindescheiben entsteht
- Verwendung von LTCA zur Analyse der Lärmanregung
Beim Gewindescheibenschleifen von schrägverzahnten Stirnrädern mit Balligkeit entsteht ein natürlicher Drall. Diese Verdrehung wird in KISSsoft simuliert und mit der Loaded Tooth Contact Analysis (LTCA) bewertet.
Die Analyse des belasteten Zahnkontakts zeigt das Verhalten unter Belastung, wie z. B. Spannungsverteilung und Kontaktmuster. Der Übertragungsfehler (PPTE) wird zur Analyse der Geräuschanregung von Zahnrädern verwendet.
