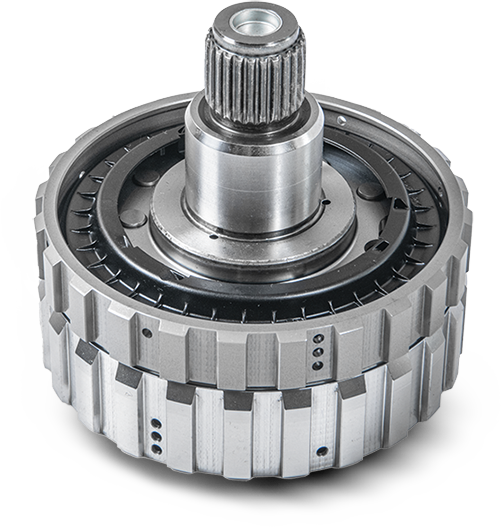

Tallado

Tenemos una amplia gama de capacidades de tallado de engranes – tanto el tallado convencional en húmedo como el tallado en seco.

La velocidad de corte de la talladora en seco Mitsubishi GE25A es el doble en comparación con las máquinas convencionales.


Máquina de tallado Gleason 100H

Tallado

Limado de engranes

Se pueden producir engranes rectos y helicoidales con diferentes especificaciones mediante la conformación. Nuestras máquinas formadoras pueden producir engranajes internos y externos.

Gear Shaping
Gear Shaping
Gear Shaping
Gear Shaping
Gear Shaping
Tallado

Rectificado

El rectificado de engranajes sigue siendo el proceso más común para el acabado duro. Hay muchos beneficios, incluida la mejora de la calidad de los engranajes y la corrección de la distorsión del tratamiento térmico. Disponemos de una amplia gama de rectificadoras de engranajes para engranajes rectos, helicoidales y cónicos.

Gear Shaping

Power Honing

Power Honing

Bruñido de engranajes

El bruñido de engranajes es probablemente el más eficiente de todos los procesos de acabado de engranajes.

El proceso utiliza una herramienta de engranajes impregnada con abrasivo con la acción de bruñido que proporciona una superficie excelente, libre de quemaduras por rectificado. El bruñido de engranajes prolonga la vida útil y aumenta la capacidad de carga al mejorar el área de contacto de la superficie.

La estructura de la superficie producida por el bruñido hace que los engranajes produzcan menos ruido y tengan una vida útil más larga.

Gear Power Honing
Gear Power Honing
Gear Power Honing
Rectificado de engranajes

Molienda combinada

La máquina de centro de rectificado de 5 ejes se usa ampliamente en la industria aeroespacial (álabes de turbinas, álabes de compresores, piezas de sellado, ejes de compresores), la industria médica (articulaciones de rodillas, herramientas ortopédicas), herramientas de precisión (herramientas de roscar, punzones, matrices de estampación automotriz), etc.







A.HAAS Multigrind CA: Máquina de centro de rectificado de 5 ejes

Rango de mecanizado

Descripción Proceso Calidad Pitch Calidad Módulo
Spur and Helical Gear
  • Hobbing (before heat treat)
  • AGMA 10
  • 0.55~128 DP
  • DIN 8 / JIS 4
  • M 0.2 ~ M 45
  • Skiving (before heat treat)
  • AGMA 11
  • 12~48 DP
  • DIN 7 / JIS 3
  • M 0.5 ~ M 2.0
  • Shaping (before heat treat)
  • AGMA 10
  • 1~48 DP
  • DIN 8 / JIS 4
  • M 0.5 ~ M 25
  • shaving (before heat treat)
  • AGMA 11
  • 4~32 DP
  • DIN 7 / JIS 3
  • M 0.8 ~ M 6.0
  • Grinding
  • AGMA 14
  • 1~32 DP
  • DIN 4 / JIS 0
  • M 0.8 ~ M 25
  • Power Honing
  • AGMA 12
  • 1~128 DP
  • DIN 6 / JIS 2
  • M 0.2 ~ M 20
Worm
  • Milling/Hobbing (before heat treat)
  • 2~48 DP
  • M 0.2 ~ M 2.0
  • Skiving (before heat treat)
  • 12~48 DP
  • M 0.5 ~ M 12
  • Grinding
  • 2~32 DP
  • M 0.5 ~ M 12
Worm Gear
  • Hobbing (before heat treat)
  • 2~48 DP
  • M0.5 ~ M 12
Spiral Bevel Gear
  • Cut and Lap (before heat treat)
  • AGMA 10
  • 1~10DP
  • DIN 8
  • M 2.5 ~ M 25
  • Grinding
  • AGMA 12
  • Up to 4 DP
  • DIN 5
  • Up to M 6.0
Straight Bevel Gear
  • Forge/Cut/Lap (before heat treat)
Spline Shaft
  • Hobbing (before heat treat) Grinding

Maquinaria

Máquina País Fabricante Tipo Cantidad
Gear Hobbing Japan Kashifuji KL-1000(CNC) 1
KN-150(CNC) 5
KA-400(CNC)/KB-400(CNC) 6
KA-220(CNC) 6
KA-80(CNC) 2
KE-250 1
Mitsubishi (Chamfering) GB63(CNC) 1
GC150(CNC) 2
GD30(CNC) 1
GE25A Dry Hobbing Machine 2
GE20A Dry Hobbing Machine 8
Hamai 60SP 2
Seiwa MPN-12 2
Swiss Pfauter Mikron A15(CNC) 1
Gleason-Pfauter P60(CNC) 1
P90(CNC) 3
USA Gleason 100H 1
Germany Pfauter PF300 5
Master Gear Grinding Machine Taiwan Luren LUG-3040 1
Spline Grinder Japan Okamoto SSG 2
Turning Taiwan Vturn V-TURN20/26 6
TAKISAWA NEX-110 5
Goodway GA-2000 2
Japan Okuma GENOS L3000-e 2
Spline Rolling Japan Nachi PFFM-915XTHNC 2
Gear Chamfering Taiwan   I- CHIANG 2
Broaching Japan Nachi NBx 7.5-10 2
Bore Grinding Taiwan ETECH EGM-350 3
OD Grinding Taiwan ETECH EGA-3260 6
Japan Mitsubishi PD 32 2
Taiwan Goodway GRA-2060 3
Gear Grinding Machine Swiss Reishauer RZ820(CNC) 1
RZ301S(CNC) 1
RZ300E 5
RZ400 3
RZ362(CNC) 1
RZ260 (Twist) 2
Japan Mitsubishi ZE24B 1
Germany Liebherr LGG280 (Twist) 10
KAPP KX260 Twin (Twist) 2
Gear Shaper Germany Lorenz SN4/SN5 2
Liebherr LS120 with Autoloader 1
Japan Mitsubishi SC25(CNC) 3
SD15(CNC) 2
SD25(CNC) 1
ST40(CNC) Electronic Guide 2
SE25A(CNC) Electronic Guide 1
SE25FR(CNC) 1
Gear Shaver Japan Kanzaki GSH-400C 8
GSK-400C-NC4 2
USA Red Ring GCU 2
Worm Grinding Machine Germany Klingelnberg HSS-350 1
Taiwan Luren LWT-2050 1
China S7720A 2
Power Gear Honing Machine Swiss Fässler HMX-400 2
5-axis Grinding Center Machine Germany A.HAAS Multigrind CA 1
